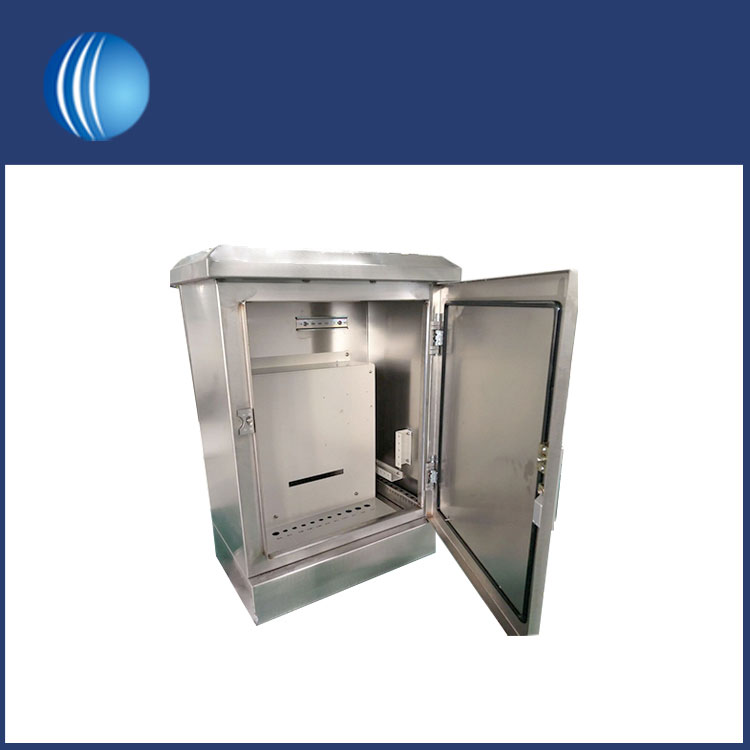

Ulkona käytettävät sähkökotelot on valmistettu teräksestä ja niitä käytetään suojaamaan komponentteja. Shouke® on ammattimainen sähkökaappivalmistaja, jolla on laadunvarmistus.
Ulkoinen sähkökoteloSisäänpääsyn suojausluokitusstandardit
I. IEC-luokitusten määritelmät
IEC-luokitukset viittaavat Ingress Protection -luokitukseenUlkoinen sähkökoteloeKansainvälisen sähköteknisen komission standardien mukaisesti.
Alla on kunkin luokituksen erityiset merkitykset:
|
Luokitus |
Pölytiiviys ja vedenkestävyys |
|
IEC 60529 IP 00 |
Ei suojaa |
|
IP 01 |
Suojattu pystysuoraan putoavilta vesipisaroilta |
|
IP 02 |
Suojattu pystysuoraan ja vinosti putoavilta vesipisaroilta |
|
IP 03 |
Suojattu roiskevedeltä 60° kulmassa olevasta suuttimesta (2,5 mm suutin) |
|
IP 04 |
Suojattu roiskevedeltä mistä tahansa suunnasta |
|
IP 05 |
Suojattu vesisuihkuilta mistä tahansa suunnasta (rajoitettu sisäänpääsy sallittu) |
|
IP 06 |
Suojattu voimakkailta vesisuihkuilta mistä tahansa suunnasta (ei haitallisia vaikutuksia) |
|
IP 10 |
Suojattu kiinteiltä esineiltä, joiden halkaisija on yli 50 mm |
|
IP 12 |
Suojattu kiinteiltä esineiltä, joiden halkaisija on yli 2,5 mm |
|
IP 13 |
Suojattu halkaisijaltaan yli 1,0 mm:n kiinteiltä esineiltä |
|
IP 54 |
Suojattu pölyltä ja roiskevedeltä |
|
IP 55 |
Suojattu pölyltä ja vesisuihkuilta |
|
IP 56 |
Suojattu pölyltä ja voimakkailta vesisuihkuilta |
|
IP 65 |
Täysin pölytiivis ja suojattu vesisuihkuilta mistä tahansa suunnasta |
|
IP 66 |
Täysin pölytiivis ja suojattu voimakkailta vesisuihkuilta mistä tahansa suunnasta |
|
IP 67 |
Täysin pölytiivis ja upotettava veteen määrättyyn paineeseen ja aikaan asti |
Esimerkiksi anUlkoinen sähkökoteloIEC 60529 IP65 -luokitus soveltuu sähkölaitteille ankarissa ympäristöissä ja tarjoaa täydellisen suojan pölyltä ja kevyeltä roiskevedeltä.
Sopivan sähkökaapin Ingress Protection -luokituksen valinta on ratkaisevan tärkeää eri käyttöympäristöissä sähkölaitteiden turvallisuuden ja vakauden varmistamiseksi.
II. NEMA-luokitusten kuvaukset
NEMA-luokitukset edustavat ympäristöominaisuuksiaUlkoinen sähkökoteloNational Electrical Manufacturers Associationin asettamien standardien mukaisesti.
Alla on kunkin luokituksen erityiset merkitykset:
|
Luokitus |
Kuvaus |
|
NO1 |
Tarjoaa perussuojan sisätiloissa |
|
NEMA3 |
Suojaa ulkona sateelta ja voimakkaalta tuulelta |
|
EI 4 |
Tarjoaa ulkosuojan ja roiskesuojan |
|
NEMA6 |
Tarjoaa suojaa syvissä vesissä |
|
NEMA7 |
Soveltuu vaarallisten kaasujen käyttöön |
|
NO12 |
Tarjoaa yleisen teollisen suojan |
Esimerkiksi NEMA 4X kaapeliholkkikotelo soveltuu ulkoisten tekijöiden aiheuttamiin ankariin tai syövyttäviin ympäristöihin, kuten elintarvikejalostukseen ja jäteveden käsittelyyn.
III. Yleisimmät IP-luokitukset
IP-luokitukset viittaavat International Electrotechnical Commissionin standardien mukaisiin tunkeutumissuojausluokitukseen, joka on esitetty kahdella numerolla: ensimmäinen numero ilmaisee pölytiiviyden ja toinen numero vedenkestävyyden. Esimerkiksi IP65 osoittaa, ettäUlkoinen sähkökotelosen pölytiiviysluokitus on 6 ja vedenkestävyys 5.
Alla on kunkin luokituksen erityiset merkitykset:
|
Luokitus |
Pölytiiviys |
Vedenkestävyys |
Sopivat ympäristöt |
|
IP54 |
5 | 4 |
Ympäristöt, joissa on kohtalaista kontaminaatiota ja vähäistä roiskeitag |
|
IP55 |
5 | 5 |
Ympäristöt, joissa on voimakasta saastumista ja roiskeitag |
|
IP56 |
5 | 6 |
Ympäristöt, joissa on voimakasta kontaminaatiota, ruiskutusta ja voimakasta vesisuihkuas |
|
IP65 |
6 | 5 |
Ympäristöt, joissa on voimakasta saastumista ja kevyttä vesisuihkuas |
|
IP66 |
6 | 6 |
Ympäristöt, joissa on voimakasta kontaminaatiota, ruiskutusta ja voimakasta vesisuihkuas |
Esimerkiksi rautateillä, moottoriteillä ja tunneleissa käytettävät signaalikaapelin läpivientiholkit vaativat yleensä vähintään IP65-luokituksen varmistaakseen oikean toiminnan ankarissa ympäristöissä.
