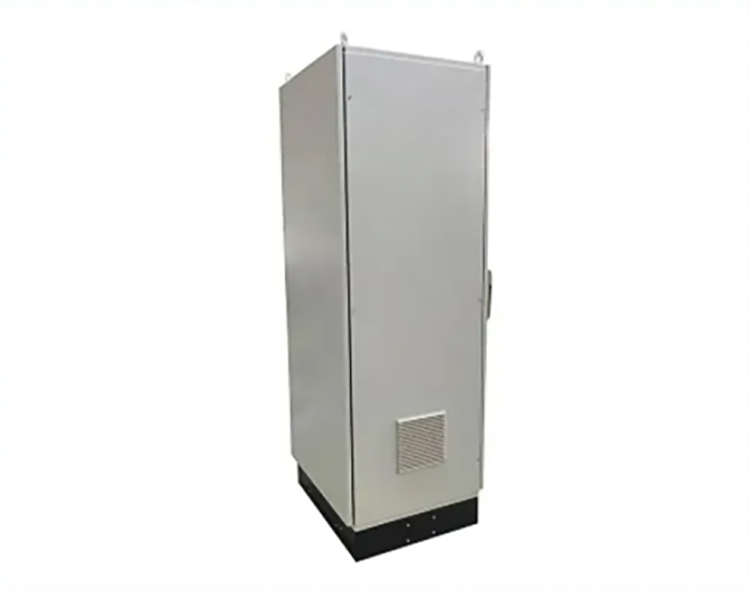

Keskeinen suunnitteluero näiden kahden välillä on tila-asettelu ja toiminnallinen kaavoitus. Yksiovisessa kojeistossa on integroitu ovirakenne, jossa ovi peittää kokonaan kaapin etuosan. Sisäiset sähkökomponentit on sijoitettu pääosin pystysuoraan, mikä tuo merkittäviä tilankäyttöetuja. Sen ohjauspaneelissa on integroitu instrumentteja, ohjauspainikkeita ja muita komponentteja, jotka tarjoavat selkeän kuvan koko komponenttien asettelusta, kun ovi on auki, mikä tekee siitä sopivan pienen ja keskisuuren kapasiteetin sähkönjakeluskenaarioihin.

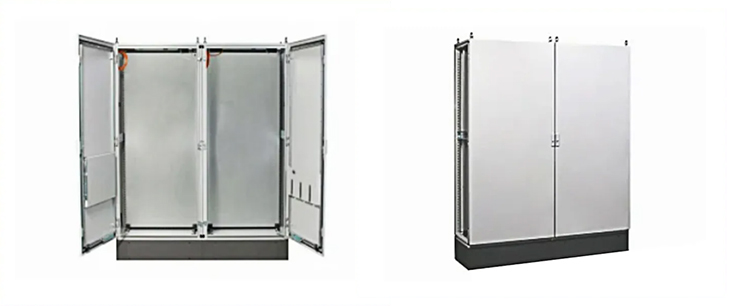

Kaksiovinen kytkinlaite on kaavoitettu, ja vasen ja oikea ovi avautuvat ja sulkeutuvat itsenäisesti. Tyypillisessä asettelussa pääkatkaisijan käyttöpaneeli on vasemmassa ovessa ja riviliittimet ja toisiopiirit oikeassa ovessa. Tämä rakenne mahdollistaa rinnakkaisen käytön ja huollon välttäen tehokkuuden menetyksiä, jotka johtuvat usein toistuvista työkalun liikkeistä. Yksiovisiin rakenteisiin verrattuna sen kaapin syvyysrakenne täyttää paremmin suuritehoisten komponenttien lämmönpoistovaatimukset, ja vaakasuora komponenttiasettelu vähentää pinoamishäiriöitä ja parantaa lämmönpoistotehokkuutta yli 30 %.
Valinnassa tulisi keskittyä kolmeen ydinulottuvuuteen: sähkönjakelukapasiteettiin, käyttö- ja kunnossapitoskenaarioihin sekä tilaolosuhteisiin. Tehonsovituksen osalta yksiovinen kytkinlaite soveltuu haarapiirin sähkönjakelujärjestelmiin, joiden nimellisvirta on 630 A tai vähemmän, ja niitä käytetään laajalti pienissä moottorinohjauspiireissä työpajoissa ja päätevirtalähteissä toimistorakennuksissa. Kaksiovinen kytkinlaite soveltuu 1000A ja sitä suurempiin päävirtajakelupiireihin, ja se on yleisin valinta tehtaan pääsähkönjakelutiloihin ja suurten tuotantolinjojen sähkönjakeluun.
Käyttö- ja huoltotarpeiden analyysin perusteella toistuvia tarkastuksia vaativissa virranjakelupisteissä yksiovisen kojeiston keskitetty ohjausjärjestely voi parantaa toiminnan tehokkuutta. Skenaarioissa, joihin liittyy säännöllisiä johdotustarkistuksia ja toisiopiirien virheenkorjausta, kaksioven rakenteen osioitu rakenne eristää tehokkaasti jännitteiset alueet huoltoalueilta. Yksiovisia seinäkaappeja suositellaan kapeisiin sähkönjakelutiloihin, kun taas kaksiovisia lattiarakenteita suositellaan tilaviin laitehuoneisiin.
Yksi- ja kaksiovisten kytkinlaitteiden välillä ei ole absoluuttista yli- tai huono-arvoisuutta; Valinta edellyttää pohjimmiltaan tarkan vastaavuuden skenaarion vaatimusten ja laitteiden suorituskyvyn välillä. Käytännössä sähkönjakelukapasiteetin taso, asennustilan mitat sekä käyttö- ja huoltotottumukset on otettava kokonaisvaltaisesti huomioon, jotta ovirakenteen suunnittelu vastaa täysin todellista käyttöskenaariota, mikä maksimoi kojeiston roolin vakaan toiminnan varmistamisessa sähkönjakelujärjestelmässä.
